מיקרופון שולחני לכריזה AST 5ZM

מיקרופון שולחני לכריזה AST 5ZM

506
מק"ט: 24820

מידע נוסף

מותגים

התקנות וכריזה

למה לקוחות קונים אצלנו?

  • עד 24 תשלומים בהוראת קבע
  • עד 24 תשלומים בכרטיס אשראי
  • אחריות יבואן רשמי
  • קניה מאובטחת
  • משלוח חינם מ-₪350 (למעט משלוחים חריגים)
  • אספקה עד 7 ימי עסקים – בכפוף למלאי

משלוחים לכל חלקי הארץ

קניה בטוחה באשראי

מחירים משתלמים

איכות, שירות ואחריות מלאה

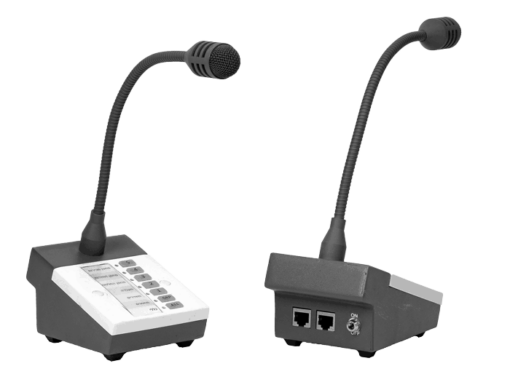

מיקרופון שולחי לכריזה מהודר הכולל:
5 לחצני כריזה לאזורים.
קבוצה לכריזה (המאפשר ליצור קבוצת אזורים לכריזה).
לחצן כללי הכורז לכל האזורים.
אפשרות גונג (ניתן להפעלה או ביטול במתג מאחור).

היחידה מתחברת בהתאמה למוצרים כגון: 55ZC ו- 6ZC אשר מתואמים בחיבוריהם והם יספקו את מתח ההפעלה הנדרש.

קביעת הקבוצה:
כדי לקבוע את את הקבוצה, יש לפתוח את יחידת הלחצנים.
מאחור ישנה קבוצה של מפסקי DIP, כדי לקבוע את האזורים יש להזיז למצב “ON” את האזורים הרצוים לדיבור בקבוצה.
לדוגמא:
כדי לאפשר את אזורים 1, 3 ו-5 בקבוצה יש להזיז את מפסקי ה- DIPי1, 3, ו- 5 למצב “ON”.
כדי לאפשר את אזורים 4-5 בקבוצה יש להזיז את מפסקי ה- DIPי4 ו- 5 למצב “ON”.

ניתן להתאים את היחידה למוצרים אחרים בהתאם לרשימת החיבורים המפורטת.

סכמת חיבורים בכבל CAT5:
החיבור נעשה עם כבל CAT5 מסוכך.
סיכוך = משמש עבור סגירת המעגל למיתוג הכריזה, מתח (-) להפעלה וכסיכוך למיקרופון.
רגל 1 = מתח 9-12V DC (+).
רגל 2 = מיתוג אזור 5.
רגל 3 = מיתוג אזור 4.
רגל 4 = מיתוג אזור 3.
רגל 5 = מיתוג אזור 2.
רגל 6 = מיתוג אזור 1.
רגל 7 = כבל מיקרופון (-).
רגל 8 = כבל מיקרופון (+).

צורות חיבור:

חיבור מתח להפעלה:
ניתן לחבר ספק כח DC 9-12V לפחות 300mA או בהספקת מתח מתאימה מתוך מכשירים תואמים.

חיבור 5ZM – ספק כח
סיכוך = קוטביות שלילית (-)
רגל מס’ 1 = קוטביות חיובית (+)

חיבור מיקרופון:
יציאת המיקרופון הינה מאוזנת (BALANCE).

חיבור 5ZM – במחבר XLR:
סיכוך = רגל מס’ 1
רגל מס’ 8 = רגל מס’ 2
רגל מס’ 7 = רגל מס’ 3

חיבור למיתוג אזורים:
חיבור האזורים נעשה בחיבור משותף + פקודה נפרדת לכל אזור:

חיבור 5ZM – ביחידת מיתוג:
סיכוך = GND
רגל מס’ 6 = מיתוג (+) אזור מס’ 1
רגל מס’ 5 = מיתוג (+) אזור מס’ 2
רגל מס’ 4 = מיתוג (+) אזור מס’ 3
רגל מס’ 3 = מיתוג (+) אזור מס’ 4
רגל מס’ 2 = מיתוג (+) אזור מס’ 5

להורדת התבנית לכתיבה לחץ כאן
