כבלי XLR מול PL ואיך לבחור את החיבור הנכון

מיקרופון שמזמזם על הבמה, גיטרה שנשמעת חלשה במערכת הגברה, או חיבור שלא נכנס לכניסה במיקסר – ברוב המקרים הבעיה מתחילה הרבה לפני כיוון האקולייזר. הבחירה בין כבלי XLR מול PL קובעת איזה אות יעבור, כמה רעש עלול להיכנס בדרך, והאם הציוד שלכם בכלל יעבוד יחד. שני הכבלים נפוצים מאוד בעולם הסאונד, אבל הם לא נועדו לאותן משימות.

למוזיקאי שמחבר גיטרה למגבר, לדיג’יי שעובד עם קונטרולר, לטכנאי שמקים מערכת הגברה ולאולפן ביתי שמקליט שירה – הבנה בסיסית של ההבדלים תחסוך מתאמים מיותרים, תקלות ביום הופעה ורכישות שלא מתאימות לציוד.

כבלי XLR מול PL: ההבדל מתחיל בסוג החיבור

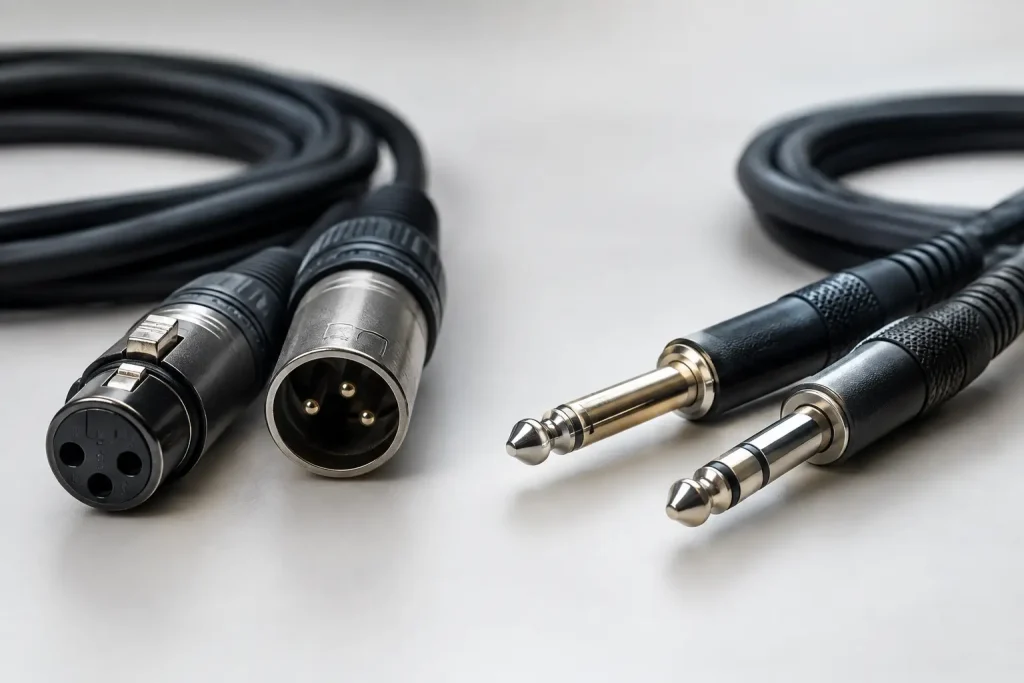

כבל XLR מזוהה בדרך כלל עם מחבר עגול בעל שלושה פינים. זהו החיבור המקצועי המקובל למיקרופונים, למיקסרים, לבמות, לקופסאות DI, לציוד אולפן ולחלק מחיבורי הרמקולים האקטיביים. המבנה שלו כולל נעילה מכנית, ולכן הוא נשאר מחובר גם בתנועה על הבמה או במהלך עבודה אינטנסיבית בהפקה.

כבל PL, המוכר גם כג’ק, מגיע בדרך כלל בקוטר 6.3 מ”מ ולעיתים בקוטר 3.5 מ”מ בציוד קומפקטי. הוא נראה פשוט יותר, אך תחת השם הזה קיימות שתי תצורות שונות מאוד: TS ו-TRS. תצורת TS כוללת שני מוליכים ומשמשת לרוב לאות מונו לא מאוזן, למשל מגיטרה חשמלית למגבר. תצורת TRS כוללת שלושה מוליכים, ויכולה לשמש לסטריאו, לאות מאוזן או לחיבורי אינסרט – בהתאם לציוד שאליו מחברים אותה.

לכן השאלה אינה רק איזה מחבר נוח יותר. צריך להבין מה יוצא מהמקור, מה מקבלת הכניסה, ומה אורך הכבל הנדרש בפועל.

אות מאוזן לעומת אות לא מאוזן

הסיבה העיקרית לכך ש-XLR נפוץ כל כך בהופעות ובהקלטות היא יכולתו להעביר אות מאוזן. באות כזה, הכבל מעביר את אות השמע בשני מסלולים הפוכים, לצד הארקה. כאשר רעש חשמלי נקלט בדרך, הכניסה בציוד יודעת לבטל חלק משמעותי ממנו. התוצאה חשובה במיוחד בכבלים ארוכים, בקרבת ספקי כוח, תאורת במה, מחשבים וציוד חשמלי נוסף.

כבל PL מסוג TS מעביר בדרך כלל אות לא מאוזן. זה אינו אומר שהוא כבל נחות או שגוי. להפך, זהו התקן הנכון לחיבור גיטרה, בס וכלי נגינה רבים אל מגבר או אל פדאלים. הבעיה מתחילה כשמנסים להעביר אות כזה למרחק ארוך מאוד, במיוחד בסביבה עמוסה בחשמל. אז עלולים להופיע זמזום, הפרעות או אובדן תחושת ניקיון בצליל.

כבל PL מסוג TRS יכול להעביר אות מאוזן כאשר שני קצות החיבור והציוד תומכים בכך. למשל, חיבור יציאה מאוזנת במיקסר לכניסה מאוזנת ברמקול אקטיבי עשוי להתבצע באמצעות TRS, ולעיתים באמצעות כבל TRS ל-XLR. אין כאן מנצח קבוע בין המחברים – איכות החיבור תלויה במעגל החשמלי ובתאימות בין שני הצדדים.

מתי לבחור בכבל XLR

כבל XLR הוא הבחירה הטבעית כאשר עובדים עם מיקרופון דינמי או קונדנסר. מעבר להעברת אות מאוזן, הוא מסוגל להעביר מתח פאנטום למיקרופוני קונדנסר דרך המיקסר או ממשק האודיו. כבל PL רגיל אינו פתרון מתאים לכך.

בהופעה חיה, XLR מתאים גם לחיבורים בין מיקסר לרמקולים אקטיביים, בין קופסת במה למיקסר, בין מעבדי אות לציוד הגברה ובין קופסת DI למערכת. הנעילה שלו מעניקה יתרון מעשי ברור: חיבור שנמשך בטעות לא אמור להתנתק בקלות.

בבחירת אורך, עדיף למדוד את המסלול האמיתי ולא את המרחק בקו ישר. יש להביא בחשבון מעבר מאחורי במה, ירידה מהרמקול לרצפה, אבטחת כבל ותוספת קטנה לעבודה נוחה. כבל ארוך מדי יכול ליצור עומס ובלגן, אך כבל קצר מדי יוביל למתיחות מסוכנת ולפתרונות מאולתרים.

מיקרופון קונדנסר דורש תשומת לב נוספת

אם מחברים מיקרופון קונדנסר, ודאו שהכבל הוא XLR תקין בעל שלושה פינים ושמתח הפאנטום מופעל רק בערוץ המתאים. אין צורך לחשוש ממתח פאנטום בעת שימוש בכבל XLR תקין עם מיקרופון דינמי סטנדרטי, אבל חשוב להימנע מחיבורים לא מאוזנים או מתאמים לא איכותיים כשלא בטוחים בתצורת המערכת.

מתי כבל PL הוא הבחירה הנכונה

גיטרה חשמלית, בס חשמלי ופדאלים הם הדוגמה הקלאסית לכבל PL מסוג TS. כאן נדרש כבל כלי נגינה ייעודי, בדרך כלל עם מוליך מרכזי והצללה. זה שונה מכבל רמקול, גם אם בשניהם מותקן מחבר PL זהה למראה.

כבל רמקול מיועד להעביר הספק גבוה ממגבר לרמקול פסיבי. הוא בנוי עם מוליכים עבים יותר וללא אותה הצללה שנדרשת באות חלש של כלי נגינה. חיבור גיטרה למגבר באמצעות כבל רמקול, או חיבור מגבר לרמקול פסיבי באמצעות כבל כלי נגינה, הוא שימוש לא נכון שעלול לפגוע בביצועים ואף בציוד.

כבלי TRS מתאימים לעוד מצבים נפוצים: חיבור אוזניות, יציאות מאוזנות של ממשק אודיו, חיבורי אינסרט במיקסר או העברת סטריאו ממקור מתאים. במקרה של אינסרט, לעיתים נדרש כבל מפצל ייעודי שבו מחבר TRS אחד מתפצל לשני מחברי TS – אחד לשליחה ואחד לחזרה. זה אינו אותו כבל כמו כבל גיטרה רגיל.

התאמה לפי שימוש, לא לפי המחבר שביד

בעת רכישת כבל, הסתכלו קודם על הכיתוב ליד היציאה והכניסה בציוד. סימונים כמו Mic, Line, Balanced Out, Instrument, Speaker Out או Insert מספקים מידע שימושי יותר מצורת המחבר לבדה. שני שקעים שנראים זהים יכולים לשרת תפקידים שונים לחלוטין.

אם יוצאים מגיטרה אל מגבר, בדרך כלל תצטרכו PL ל-PL מסוג TS. אם מחברים מיקרופון למיקסר, הבחירה היא בדרך כלל XLR ל-XLR. אם רוצים לחבר גיטרה ישירות למיקסר במרחק גדול, קופסת DI יכולה להמיר את האות הלא מאוזן לאות מאוזן ולהוציא אותו ב-XLR. זהו פתרון מקובל, יעיל ומקצועי במיוחד על במה.

בחיבור בין מיקסר לרמקול אקטיבי, ייתכן שתצטרכו XLR ל-XLR, TRS ל-TRS או TRS ל-XLR. הבחירה הנכונה נקבעת לפי היציאה במיקסר והכניסה ברמקול. מתאם יכול לפתור הבדל פיזי במחברים, אבל הוא לא בהכרח הופך אות לא מאוזן למאוזן ולא תמיד שומר על כל יכולות החיבור.

מה לבדוק באיכות הכבל

כבל איכותי אינו צריך להיות המוצר היקר ביותר במדף, אבל בציוד שעובד באופן קבוע כדאי לא להתפשר על פרטים בסיסיים. מחברים יציבים, הקלה טובה על נקודת המשיכה, מוליכים מתאימים, הלחמות נקיות ומעטפת גמישה אך עמידה – כל אלה משפיעים על אורך החיים ועל אמינות העבודה.

בכבלי במה כדאי לחשוב גם על תנאי השטח. כבל דק מאוד עשוי להיות נוח בתיק, אך פחות מתאים לפריסה תכופה, דריכה וקיפול יומיומי. באולפן ביתי אפשר לבחור כבל גמיש ומסודר באורך מדויק. בהפקות, בחזרות ובאירועים עדיף לעיתים כבל עמיד יותר, גם אם הוא מעט עבה וכבד.

כדאי לסמן כבלים לפי אורך או שימוש, לשמור אותם מגולגלים נכון ולא למשוך אותם מהמחבר. תחזוקה פשוטה מפחיתה משמעותית תקלות, בעיקר כשעובדים עם מספר רב של ערוצים וחיבורים.

טעויות נפוצות שכדאי למנוע

טעות מוכרת היא להניח שכל כבל PL הוא אותו כבל. TS, TRS, כבל כלי נגינה, כבל רמקול וכבל אינסרט עשויים לכלול מחבר דומה, אך הייעוד שלהם שונה. טעות נוספת היא לקנות כבל ארוך “ליתר ביטחון” בלי להתחשב בכך שאות לא מאוזן רגיש יותר להפרעות ככל שהמרחק גדל.

גם שימוש במתאמים רבים ברצף אינו מומלץ. כל נקודת חיבור נוספת היא נקודת כשל אפשרית, במיוחד על במה. כאשר החיבור קבוע או קריטי, עדיף לבחור מראש כבל עם המחברים הנכונים בשני הקצוות.

לבסוף, אל תתבלבלו בין חיבור פיזי לתאימות מלאה. כבל XLR ל-PL יכול להיות בדיוק מה שנדרש במערכת מסוימת, אך הוא לא פתרון קסם לכל מעבר בין שני סוגי ציוד. בדיקת המדריך של המכשיר, סוג האות והכניסות תחסוך הפתעות.

בבחירת כבלי XLR או PL, המטרה היא לא למלא תיק בכמה שיותר מתאמים, אלא לבנות מערכת שכל חיבור בה עושה את העבודה שלו בביטחון. עם התאמה נכונה לציוד, אורך שימושי וכבל שמיועד למשימה, אפשר להתרכז במה שבאמת צריך להישמע – המוזיקה.
