תיאור

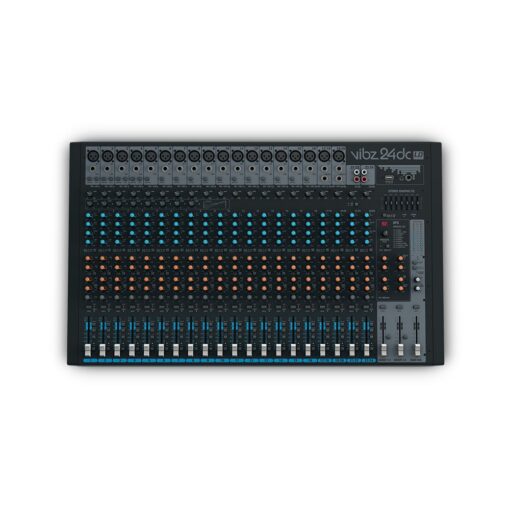

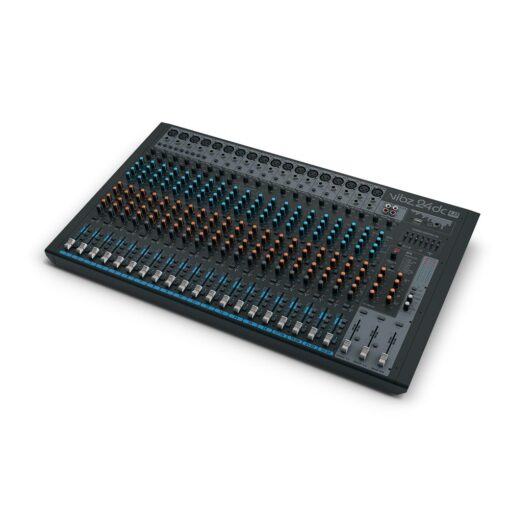

מיקסר 24 ערוצים, 16xMIC + 4xST LINE כולל DFX מבית LD SYSTEM

ספינת הדגל של המיקסרים מסדרת VIBZ. ה-VIBZ 24 DC הכוללת 24 ערוצים מיועדת לתמיכת אודיו מעולה באולפן ביתי ואירועיים חיים.

ה- VIBZ 24 DC כולל:

• 16 ערוצי מונו עם EQ של 3 פסים וטווח ביניים חצי פרמטרי.
• 4 ערוצי סטריאו עם EQ של 4 פסים.
• 4 תת-קבוצות.
• אפקטים דיגיטליים של 24 סיביות עם 100 הגדרות קבועות מראש.

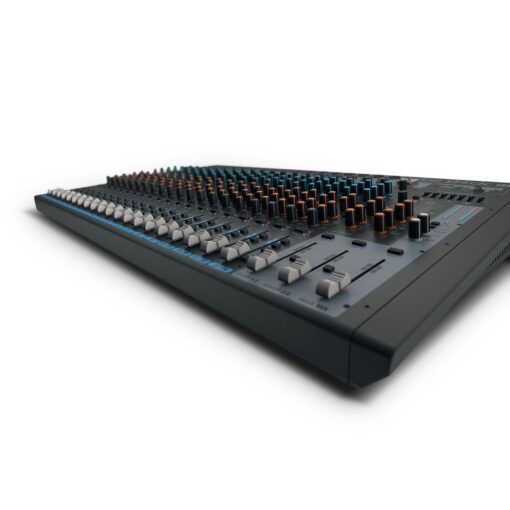

• פיידרים חלקים של 65 מ”מ.

כל הערוצים כוללים מגברים באיכות גבוהה עם בקרת רווח, 4 שליחי aux, השתקה, מתגי PFL ומתגי ניתוב בתוספת נוריות אות וקליפ.

שני שלוחות הניתנים להחלפה מראש או פוסט פיידר כדי לאפשר ניטור או שימוש באפקטים.

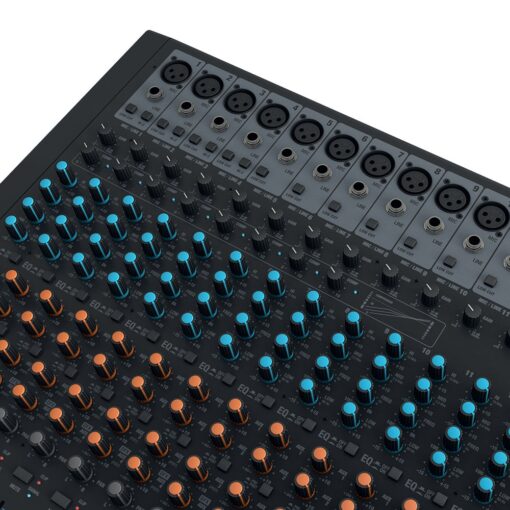

כניסות XLR מיקרופון ו-TRS של ערוצי המונו מאוזנים אלקטרונית עם ערוצים 1 – 8 המספקים שליטה נוחה עם ידית אחת של המדחס המובנה ונקודות הכנסה בודדות לעיבוד חיצוני.

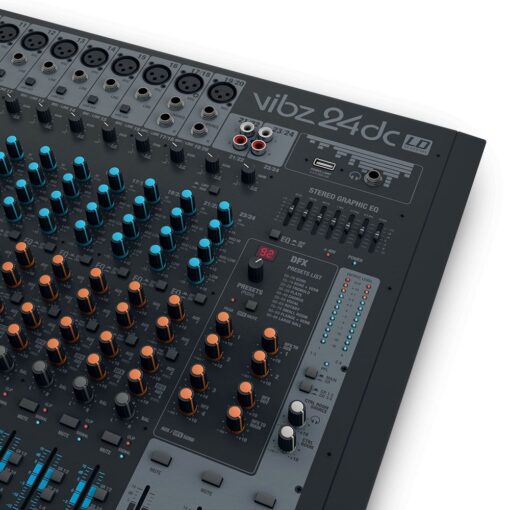

קטע המאסטר מציע מיקס ראשי מאוזן ולא מאוזן ויציאות קבוצתיות אינדיבידואליות עם מדידה מדויקת, יציאות חדר בקרה ואוזניות עם בקרות רמה ו-EQ גרפי עולמי של 7 להקות.

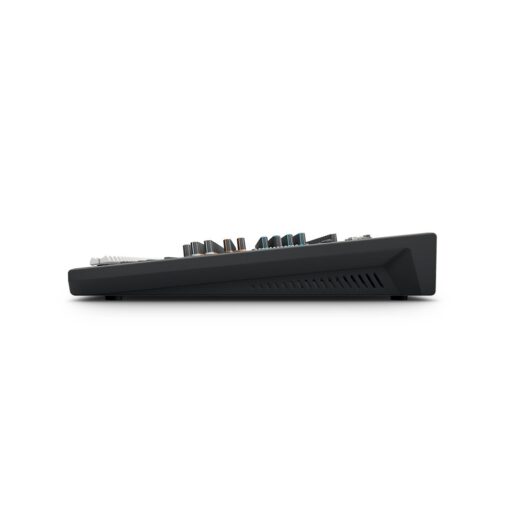

ה-VIBZ 24 DC משלב ספק כוח רב-מתח לפעולה של 100 – 240 וולט AC. גובהו הינו 80 מ”מ, עומק 425 מ”מ ומשקלו 9,442 ק”ג.

מפרט טכני:

• 24-channel mixer with 16 mono and 4 stereo channels
• Balanced mic and line inputs
• 3-band EQ with semi-parametric mids
• 4 aux sends, 2 pre or post fader switchable
• 8 mono channels with inserts and compressor
• Channel routing, mute and PFL switches
• 48V phantom power
• 4 subgroups with individual outputs
• 24-bit digital effects and global 7-band graphic EQ
• Balanced and unbalanced main outputs
• Control room and headphone outputs
• 10 Hz – 45 kHz frequency response
• integrates 16 bit/48 kHz USB audio interface
• 3-band EQ with semi-parametric midrange regulating on mono channels
• 4-band EQ on stereo channels

ערוצי המיקרופון:

• Mono Mic and Line Input Channels 16
• Mono Mic input connectors 6.3 mm TRS, XLR
• Mono Mic Input Type Electronically balanced
• Mono Mic Input Frequency Range 10 – 45000 Hz
• Amplification Range mono Mic Input 0 – 50 dB
• Mono Mic Input Input THD-N 0.0058%
• Mono Mic Input Impedance 4000 Ohm(s)
• Mono Mic Input S/N Ratio 113 dB
• Mono Line Input Type Electronically balanced
• Mono Line Input Frequency Range 10 – 45000 Hz
• Amplification Range mono Line Input 0 – 50 dB
• %Mono Line Input Input THD-N 0.0045
• Mono Line Input Impedance 21000 Ohm(s)
• Mono Line Input S/N Ratio 116 dB
• Mono Channel Equalizer High +/-15 dB @ 12.000 Hz
• Mono Channel Equalizer Mid 200 – 8000
• Mono Channel Equalizer Low +/-15 dB @ 80 Hz
• Controls Mono Mic and Line Input Channels 3-band EQ (High, Mid, Low), AUX Send 1-2 pre (AUX2 pre/post switchable), AUX Send 3-4 (post), Bal, Channel Fader, Fader Routing switch (Group 1/2, Group 3/4, Main L+R), Gain, LINE/USB -switch (Channel 21 – 24), PFL / Solo Switch
• Phantom power 48 V DC switchable
• Mono Inserts 8
• Mono Inserts Connectors 6.3mm jack

ערוצי הסטריאו:

• Stereo Line Input Channels 4
• Stereo Line Input Connectors 6.3 mm TRS
• Stereo Line Input Type Electronically balanced, Unbalanced
• Stereo Line Input Frequency Range 10 – 45000 Hz
• Amplification Range stereo Line Input 0 – 50 dB
• Stereo Line Input Input THD-N 0.0045 %
• Stereo Line Input Impedance 37000 Ohm(s)
• Stereo Line Input S/N Ratio 116 dB
• Stereo channel equalizer treble +/-15 dB @ 12.000 Hz
• Stereo channel equalizer hi-mids +/-15 dB @ 3.000 Hz
• Stereo channel equalizer low-mids +/-15 dB @ 500 Hz
• Stereo channel equalizer bass +/-15 dB @ 80 Hz
• Controls Stereo Line Input Channels 4-band EQ (High, High-Mid, Low-Mid, Low), AUX 1 – 2 switchable Pre/Post, AUX/DFX Send 1 – 4, Balance, Channel Volume, EQ on/off, Gain, GROUP to Main -switch, LINE/USB -switch

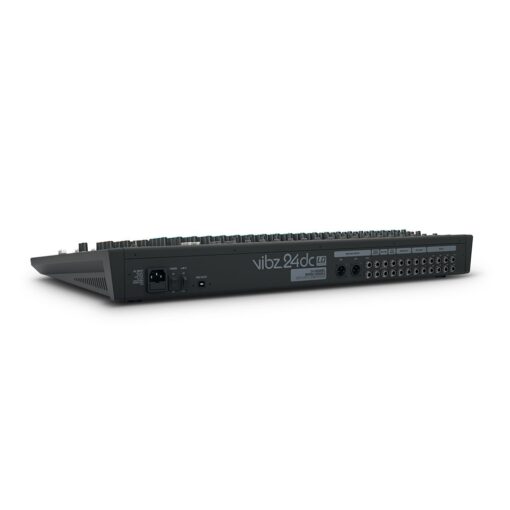

חלקו המרכזי :

• AUX / Effects Send Channels 4
• AUX / Effects Send Connectors 6.3 mm TS
• Stereo AUX Return Channels 1
• Group Out 4
• Group Out Connectors 4 x 6,3mm TRS
• Balanced Stereo Main Out 1
• Balanced Stereo Main Out Connectors XLR
• Unbalanced stereo Main Outputs 1
• Unbalanced stereo Main Output Connections 2 x 6.3 mm TS
• Main-Insert Inputs 1
• Main-Insert Input Ports 2 x 6.3 mm TRS asymmetrically
• DFX Out Outputs 1
• DFX Out Output Ports 6.3 mm TRS
• USB In/Out In-/Outputs 1
• USB In/Out Ports USB-B
• Max. Unbalanced Stereo Main Out Level 22 dBu
• Stereo Control Room Out 1
• Stereo Control Room Out Connectors 2x 6.3 mm TRS
• Headphones ouput 1
• Headphones outputs 6.3 mm TRS
• Digital Effects Processor Yes
• Number of Presets 100
• DMX output 1
• Footswitch Connector DFX Mute 6.3 mm TS
• Main section controls 7-band graphic EQ, AUX/DFX Send 1 – 4, DFX Mute, DFX Presets, DFX to Aux, DFX to Main, EQ on/off, GROUP to Main -switch, Main Mix Fader, mains switch, Phantom Power, Phones/CTRL Fader, TK In To Main/To CTRL
• Indicators DFX Peak, DFX to Main, PFL indicator, Phantom Power, Power, Signal
• Operating voltage 100 V AC – 240 V AC, 50 – 60 Hz
• Width 712 mm
• Height 80 mm
• Depth 425 mm
• Weight 9,442 kg
