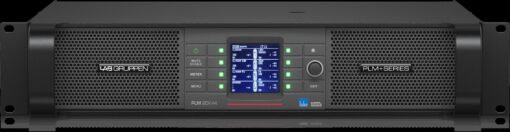

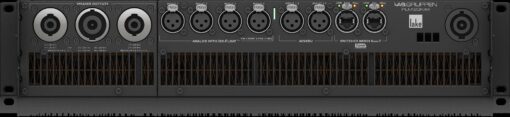

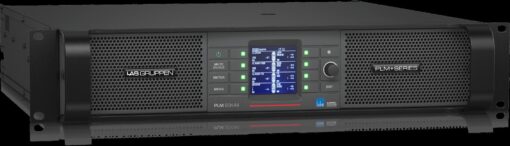

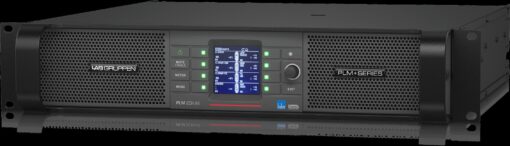

ה-PLM 20K44 הוא היורש של המערכת האמינה והמוכחת של Lab Gruppen והמבוססת על ה-PLM 20000Q האייקוני. כעת, המערכת מציעה תצורה מורחבת של 4 כניסות ו-4 יציאות, יחד עם פי 2 עוצמת עיבוד באמצעות גרסת Lake Controller 6.3 העדכנית ביותר, וכן רשת Dante® התואמת לתקנים המקובלים בתעשייה. ה-PLM 20K44 מגדיר את הסטנדרט החדש למערכות ניהול רמקולים מוגברים.
ה-PLM 20K44 משלב ארבעה ערוצי הגברה רבי עוצמה עם עיבוד אותות וניהול שמע ללא מתחרים. בליבת המערכת נמצאת האינטגרציה המלאה של כל המכשירים – לרבות רשתות, כניסות/יציאות שמע, עיבוד אותות, מגברים, ספקי כוח וחיבור למתח הרשת – המאפשרת שליטה מלאה וניטור של כל הפלטפורמה, וכתוצאה מכך יתרונות תפעוליים ייחודיים.
כוח עיבוד Lake
ה-PLM 20K44 מציע את הכוח האגדי של אלגוריתמי Lake Processing הייחודיים, הכוללים ארבעה מודולים מלאים של Lake עם ארבעה ערוצי מעבר שמע נפרדים מכניסה ליציאה. אותות השמע ניתנים לבחירה מארבעה ערוצים אנלוגיים (עם בידוד Iso-Float), ארבעה ערוצים דרך כניסות דיגיטליות AES3 ושמונה כניסות דיגיטליות כפולות מיותרות באמצעות רשת Dante. אותות הקלט ניתנים לבחירה באופן עצמאי עבור כל ערוץ, עם אפשרות מעבר אוטומטי לכניסה בעדיפות נמוכה יותר.
מעבד Lake המלא המובנה כולל בקרת קבוצה עם מסנני MESA EQ אסימטריים מסוג Raised Cosine להתאמת כל מערכת רמקולים. מגבלי הפיק וה-RMS מסוג LimiterMax מגדירים את הסטנדרט בתעשייה להגנה על רמקולים ושקיפות סאונד.
תוכנת Lake Controller הנלווית מספקת ממשק מאוחד לבקרת פונקציות Lake ולניטור מקיף של מצב המגברים והעומסים של הרמקולים המחוברים. Lake Controller, המותאם לשימוש על מחשב לוח אלחוטי, הוא קל ואינטואיטיבי להפעלה ומדמה תחושה של פדים ופקדים אנלוגיים בזמן אמת. Lake Controller גם כוללת אינטגרציה חלקה עם חבילות תוכנה חיצוניות למדידה, אופטימיזציה ובקרה של מערכות שמע בזמן אמת. המשתמשים יכולים למדוד את הספקטרום והפונקציה ההעברה ולכוונן את ה-EQ של המערכת בו-זמנית, באמצעות אותו ממשק משתמש.
Lake Processing מציע מעברים קלאסיים (ניתנים לבחירה עד 48 dB לכל אוקטבה) וכן מעברים ליניאריים בעלי פאזה המסוגלים לעלות מעל 180 dB לכל אוקטבה לשליטה טובה יותר במטרה להגביל את ההלוקציה והביטול מחוץ לציר.
CAFÉ אפליקציית
CAFÉ (Configuring Amplifiers For the Environment) היא סוויטת תוכנה המאפשרת תצורה וניטור קלים של ה-PLM 20K44 באופן היעיל ביותר האפשרי. בנוסף לספק מעקב מקיף של המערכת ותצורה של תכונות המגבר כגון ISVPL ו-Breaker Emulation Limiter (BEL), CAFÉ גם כוללת עזרה יקרת ערך לשמירה על הסביבה. CAFÉ יכולה לחזות במדויק את הערכות צריכת הזרם הממוצע של הרשת והחום המופק, ובשימוש בטכנולוגיות החדשניות של ספק הכוח של ה-PLM+ Series בשילוב עם BEL, צריכת הזרם של הרשת יכולה להיות מוגנת לרמה מתוכננת. התוצאה הסופית היא ניהול מדויק של הרשת ובקרה תרמית, המאפשרת אספקה מדויקת יותר של חלוקת הרשת, קווי חשמל וקירור. CAFÉ מפחיתה את עלויות ההפעלה לאורך החיים וממזערת את ההשפעה על הסביבה, וכן מפחיתה את הדרישות ממערכות UPS.
בנוסף, CAFÉ כוללת גם את Equipment Specification Predictor (ESP): כלי עזר חדשני לתכנון שבוחן את הדרישות של ה-SPL והרמקול של המערכת וממיר נתונים אלה לדרישות המעגל וערוץ המגבר. ברמה המערכתית, CAFÉ מספקת המלצה למיקום מותאם של ערוצים במגברים עבור הפתרון היעיל ביותר מבחינת עלויות, כולל כמויות של דגמי PLM+ Series עבור מערך הציוד היעיל ביותר, ובכך ממזערת את השימוש בחשמל.
מפרט טכני:
General
Processing / Network
Lake / Dante
Number of amplifier channels
4
Total burst power all channels (share among channels with RPM)
20000 W
Max output power (all channels driven)1
2 ohms
4400 W
2.67 ohms
5000 W
4 ohms
4400 W
8 ohms
2300 W
16 ohms
1150 W
Hi-Z 70 V
3300 W
Hi-Z 100 V
4700 W
Max output power single channel1
2 ohms
4400 W
2.67 ohms
5900 W
4 ohms
4600 W
8 ohms
2300 W
16 ohms
1150 W
Hi-Z 70 V
3300 W
Hi-Z 100 V
4700 W
Amplifier output modules (all models, all channels)
Peak output voltage
194 V
Max. output current
67 A
Rational Power Management (RPM)
Regardless of model, any channel has potential to deliver the max single channel output power
Default voltage limitation (can be lifted with RPM configuration)
194 V
Protection features
Current Average Limiter (CAL), Very High Frequency Protection (VHF), Direct Current Protection (DC), Short Circuit Protection, Current-Clip Limiter, Voltage Clip Limiter, Temperature protection
Audio Performance (Amplifier platform with digital input)
THD + N 20 Hz – 20 kHz for 1 W
< 0.05 %
THD + N at 1 kHz and 1 dB below clipping
< 0.04 %
Dynamic range
> 114 dB
Channel separation (Crosstalk) at 1 kHz
> 70 dB
Frequency response (1 W into 8 Ohm, 20 Hz – 20 kHz)
+/- 0.05 dB
Internal Sample Rate / Data path
48 / 96 kHz / 32 bit floating point
Product propagation delay AES 96 kHz / analog input
1.61 / 1.68 ms
Lake processing
Loudspeaker processing
Up to 4 modules of Classic/linear-phase/FIR crossover, EQ, delay, LimiterMax™ – peak and RMS limiters
System tuning
Group control with Raised Cosine™ MESA EG™ asymmetric filters
