מגבר 4 ערוצים LAB GRUPPEN PLM-12K44-SP 4x3000W

תיאור

ה-PLM 12K44 הוא היורש של סדרת ה-PLM האייקונית של Lab Gruppen, סדרת מגברים עם איכות ידועה ומוכחת, אך עם מאפיין חדש רב עוצמה: היכולת להתאים את חלוקת ההספק בין הערוצים כדי לייעל את הביצועים. כעת, ארוז בתצורה מורחבת של 4 כניסות ו-4 יציאות יחד עם פי 2 עוצמת עיבוד באמצעות גרסת Lake Controller 6.3 העדכנית ביותר, בתוספת רשת Dante® הסטנדרטית בתעשייה, ה-PLM 12K44 קובע את הסטנדרט למערכות ניהול רמקולים מוגברים.

ה-PLM 12K44 משלב ארבעה ערוצים של הגברה חזקה ביותר עם עיבוד אותות חסר תקדים וניהול שמע. בליבת קונספט המערכת נמצאת השילוב המלא של כל המכשירים – כולל רשת, קלט/פלט שמע, עיבוד אותות, מגברים, ספק כוח ומקור מתח מחובר – המאפשר שליטה מלאה וניטור של כל הפלטפורמה, מה שמוביל ליתרונות תפעוליים ייחודיים.

ניהול הספק רציונלי (RPM)

ה-12K44 מציע ניהול הספק רציונלי (RPM), טכנולוגיה ייחודית של Lab Gruppen המספקת למתכננים ולטכנאי מערכות חופש חסר תקדים להקצות את ההספק הזמין של כל ערוץ מגבר לביצועים אופטימליים בתנאי עומס ספציפיים. לראשונה, RPM מספק גמישות אמיתית בהקצאת ההספק הזמין בין ארבעת ערוצי היציאה. כל ערוץ של ה-PLM 12K44 יכול להיות מותאם לדרישות העומס המחובר, וכל הספק שלא בשימוש עבור הערוץ הזה יכול להיות מוקצה לשימוש בערוצים אחרים.

ניהול הספק רציונלי מביא לחיסכון אמיתי, הן מיידי והן לטווח ארוך. במקרים רבים, ניתן לציין מגברים פחותים – או מודלים בעלות נמוכה יותר – תוך כדי עמידה בכל דרישות ההספק. זה גם מאפשר ניהול טוב יותר של הרשת, הימנעות מהגברה מוגזמת, קירור ו-UPS (כאשר נדרש). ובנוסף לכל, הרווחים הכוללים ביעילות במערכות גדולות יותר ימזערו את צריכת הזרם ויפחיתו את עלויות התפעול – “בונוס ירוק” עבור בעל המערכת.

כוח עיבוד של Lake

ה-PLM 12K44 מציע את העוצמה האגדית של אלגוריתמי עיבוד ה-Lake הבלעדיים, המשלבים ארבעה מודולים מלאים של Lake עם ארבעה ערוצים נפרדים של קלט שמע לפלט. אותות שמע ניתנים לבחירה מארבעה ערוצים אנלוגיים (עם בידוד קרקע Iso-Float), ארבעה ערוצים דרך כניסות דיגיטליות AES3 ושמונה כניסות דיגיטליות רשת Dante כפולות. אותות הקלט ניתנים לבחירה באופן אינדיבידואלי עבור כל ערוץ, עם אופציה להזנת עדיפויות גבוהות או נמוכות.

מעבד ה-Lake המובנה כולל בקרת קבוצה עם מסנני EQ אסימטריים של Raised Cosine MESA כדי להתאים לכל מערכת רמקולים. מגבלי השיא וה-RMS של LimiterMax קובעים את הסטנדרט בתעשייה להגנה על רמקולים ושקיפות סוני.

תוכנת Lake Controller המצורפת מספקת ממשק מאוחד לבקרת פונקציות Lake ולניטור מקיף הן של מצב המגבר והן של עומסי הרמקול המחוברים. מותאם למחשב טאבלט אלחוטי, Lake Controller קל ואינטואיטיבי להפעלה, עם “תחושה” של פיידרים ובקרים אנלוגיים בזמן אמת. Lake Controller מציע גם שילוב חלק עם תוכנות מדידה, אופטימיזציה ובקרה של מערכת שמע בזמן אמת של צד שלישי. המשתמשים יכולים למדוד ספקטרום ופונקציית העברה ולהתאים את EQ המערכת בו זמנית, תוך שימוש באותו ממשק משתמש.

עיבוד ה-Lake מציע קרוסאוברים קלאסיים (ניתנים לבחירה עד 48 dB לכל אוקטבה) כמו גם קרוסאוברים בעלי פאזה ליניארית המסוגלים ליצור סלופים העולים על 180 dB לכל אוקטבה לשליטה רבה יותר.

אפליקציית CAFÉ

CAFÉ (Configuring Amplifiers For the Environment) היא סוויטת תוכנה המאפשרת ל-PLM 12K44 להיות מוגדר בקלות ולהיות מופעל בצורה היעילה ביותר. בשילוב עם תצורת ה-RPM, CAFÉ יכולה לחזות במדויק הערכות של הממוצע של צריכת הזרם הראשי והחום המופק, ובשימוש בטכנולוגיות ספק הכוח החדשניות של PLM+ Series בשילוב עם BEL, ניתן לקבע את הזרם הראשי לרמה מתוכננת. התוצאה הסופית היא ניהול מדויק של הרשת ובקרת תרמית, המאפשרת מתן מדויק יותר (ולא מוגזם) של חלוקת רשת, כבלים וקירור. הטכנולוגיה הזו מפחיתה את עלויות ההפעלה לאורך החיים וממזערת את ההשפעה על הסביבה. זה גם מפחית את הדרישות ממערכות ה-UPS.

מפרט טכני:

Processing / Network	Lake / Dante
Number of amplifier channels	4
Total burst power all channels (share among channels with RPM)	12000 W

Max output power (all channels driven)1

2 ohms	3000 W
2.67 ohms	3000 W
4 ohms	3000 W
8 ohms	1900 W
16 ohms	950 W
Hi-Z 70 V	3000 W
Hi-Z 100 V	3000 W

Max output power single channel1

2 ohms	4400 W
2.67 ohms	5900 W
4 ohms	4600 W
8 ohms	2300 W
16 ohms	1150 W
Hi-Z 70 V	3300 W
Hi-Z 100 V	4700 W

Amplifier output modules (all models, all channels)

Peak output voltage	194 V
Max. output current	67 A
Rational Power Management (RPM)	Regardless of model, any channel has potential to deliver the max single channel output power
Default voltage limitation (can be lifted with RPM configuration)	175 V
Protection features	Current Average Limiter (CAL), Very High Frequency Protection (VHF), Direct Current Protection (DC), Short Circuit Protection, Current-Clip Limiter, Voltage Clip Limiter, Temperature protection

Audio Performance (Amplifier platform with digital input)

THD + N 20 Hz – 20 kHz for 1 W	< 0.05 %
THD + N at 1 kHz and 1 dB below clipping	< 0.04 %
Dynamic range	> 114 dB
Channel separation (Crosstalk) at 1 kHz	> 70 dB
Frequency response (1 W into 8 Ohm, 20 Hz – 20 kHz)	+/- 0.05 dB
Internal Sample Rate / Data path	48 / 96 kHz / 32 bit floating point
Product propagation delay AES 96 kHz / analog input	1.61 / 1.68 ms

Lake processing

Loudspeaker processing	Up to 4 modules of Classic/linear-phase/FIR crossover, EQ, delay, LimiterMax™ – peak and RMS limiters
System tuning	Group control with Raised Cosine™ MESA EG™ asymmetric filters
Input redundancy / Matrix	Automatic 4 level input redundancy / 4 input mixers
System integration	Comprehensive 3rd party protocol over UDP Ethernet

Measurement & Analysis

Pilot tone generation and analysis	Yes
Load impedance analysis	Yes
Real Time Analyzer (RTA), 3rd party integration	Yes

Dante Audio Network

Dante I/O	8 x 8
Network topology / redundancy	Flexible topology / Supports daisy-chained and Dual redundant networks
Sample Rates / Transport	48, 96 kHz / Uni + Multicast
Network latency	0.25, 0.5, 1.0, 2.0, 5.0 ms

Device presets

Local memory locations for the settings of the product

100

AES Inputs

Inputs	4 AES inputs
Supported sample rates / resolution	44.1, 48, 88.2, 96, 176.4, 192 kHz / up to 24 bits
Sample rate conversion THD+N 20 Hz – 20 kHz unweighted	0.0000003

Analog Inputs

Inputs	4 high quality inputs with Iso-Float ground isolation
Maximum input / digital reference	+26 dBu / +21 dBu
Sampling rate / Resolution	96 kHz / 24 bit
Input impedance balanced / unbalanced	20 / 10 kOhm
THD+N (typical at 1 kHz unweighted)	0.0000022
THD+N (typical at 20 Hz and 20 kHz unweighted)	0.0000033

Limiters

Adjustable Inter-Sample Voltage Peak Limiter (ISVPL)	17.8 – 194 V, step size 0.1 V
Current Peak Limiter < 300 ms	67 A peak
Current Average Limiter (CAL) > 300 ms	33 Arms
MaxRMS (rms voltage limiter)	Yes
MaxPeak (peak voltage limiter)	Yes

Gain

Amplifier gain	22 – 44 dB, step size 0.1 dB
Output attenuator	-Inf to 0 dB, step size 0.25 dB

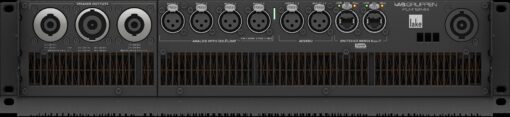

Back panel Interface

Analog, 2-channel I/O (input + link)	4 x 3-pin XLR, electronically balanced
AES / EBU / I/O (input + link)	2 x 3-pin XLR
Output connectors	Neutrik speakON (1 x NLT8, 2 x NLT4) or 4 Binding Posts (pairs)
Auto 10/100, Auto Uplink	2 x RJ45 etherCON
Control and monitoring interface	Via Ethernet for Lake Controller software, or DLM (the 3rd party protocol)
Detachable mains cord	Neutrik PowerCon rated at 250V/32A
Cooling	Three fans, front-rear airflow, temperature controlled speed

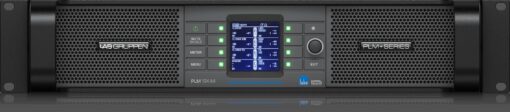

Front-panel user interface

Display	2.5 inch, black / white, daylight readable LCD
Fault/Warning/Limit/Clip indicators	RGB LEDs and detailed fault description on display
Mute and soft function buttons	8 provided
Standby Power button	On/Standby
Mute Enable button	Enables muting of outputs and inputs via soft-button keypad
Meter button	Toggles through meter views
Menu button	Provides a menu driven interface for full function front panel control
Rotary Encoder	Yes
Exit Button	Provides a “back” function

Mains Power

Nominal voltage	100 – 240 Volt AC 45 – 66 Hz
Operating voltage	70-265 V AC
Mains wall plug	NEMA L5-30 “Twist lock” 125 V / 30 A, and CEE 7/7 “Schuko” 230 V / 16 A

Power supply features

Soft start / Inrush power	Yes/ Max 8 Ampere
Power Factor Correction (PFC)	0.98
Regulated switch mode power supply (R.SMPS)	Yes
Breaker Emulation Limiter (BEL)	Configurable current threshold and breaker profile
BEL max current threshold	25 A
Power Average Limiter (PAL)	Yes
Under Voltage Limiter (UVL)	Yes
Mains undervoltage and overvoltage protection and mains glitch tolerance	Yes

Dimensions

Rack rail to rear panel	W: 483 mm (19″), H: 88 mm (2 U), D: 424 mm (16″)
Overall depth front-rear support	D: 498 mm (19.6″)

Weight

16.5 kg (36 lbs)

Finish

Black painted steel chassis with black painted steel / aluminum front
