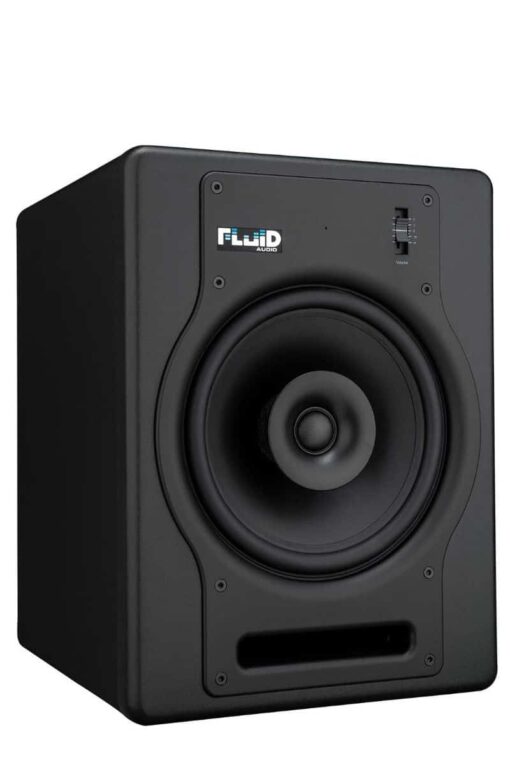

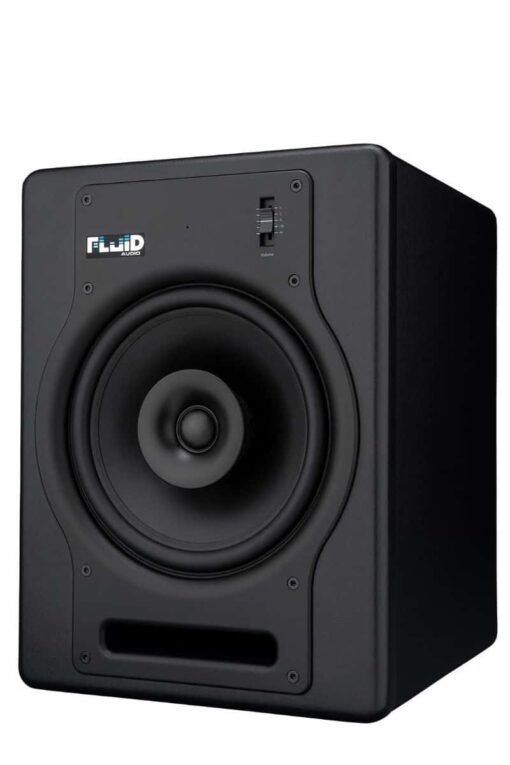

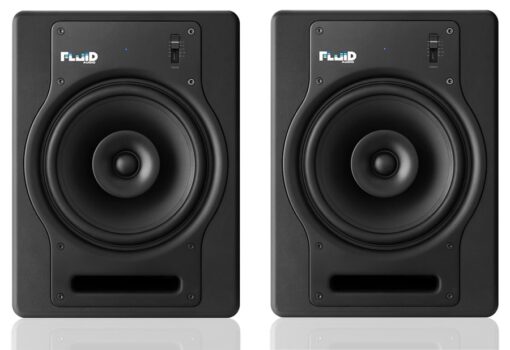

זוג מוניטורים אולפניים “8 Fluid Audio FX8 Fader Coax
הFX8 הוא מוניטור קוקסיאלי מוגבר בקוטר 8″ ובעצמה אדירה של 130W עם מארז מעוצב עם תעלת בס ריפלקס שמספקת עוד עצמה ותדרים נמוכים שמוניטורים אולפנים ביתיים צריכים.

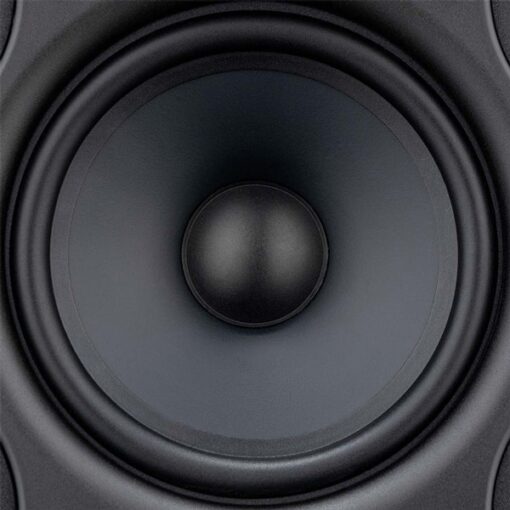

במרכז הוופר מותקן טוויטר כיפת משי בגודל 25 מ”מ בצורה קואקסיאלית. השימוש בטכנולוגיה זו (ייחודי בטווח המחירים שלה) הופך את המוניטור לממוקד ביותר, כלומר כל הצליל נובע מנקודה אחת – לא נקודות המרוחקות זו מזו.
אופציה זו חיונית לשיפור התגובה ולאנשי מיקס שמחפשים את הסאונד קרוב ועצמתי.
המוניטור מצויד במגבר חכם כמו של Fluid Audio יודעים לעשות הכי טוב אשר מגביר כל אלמנט בנפרד. אלמנט וופר 80W וטוויטר 50W יחד הם יוצרים חלוקה מאוזנת ונכונה של העצמה מבלי לאבד מאיכות הסאונד.
המוניטור FX8 מציע בוררי שליטה EQ המאפשרים לפצות על רווחים בחדר מבחינה אקוסטית או התאמה בשל קרבתם של המוניטורים אל הקיר. הסבר מפורט מצורף במארז
מפרט טכני:
Frequency response: 35 Hz – 22 kHz (+/-3dB)
• Crossover frequency: 2.4 kHz
• Low-frequency amplifier power: 80 watts
• High-frequency amplifier power: 50 watts
• Signal-to-noise: > 100 dB (typical A-weighted)
• Polarity: Positive signal at + input produces outward LF one displacement

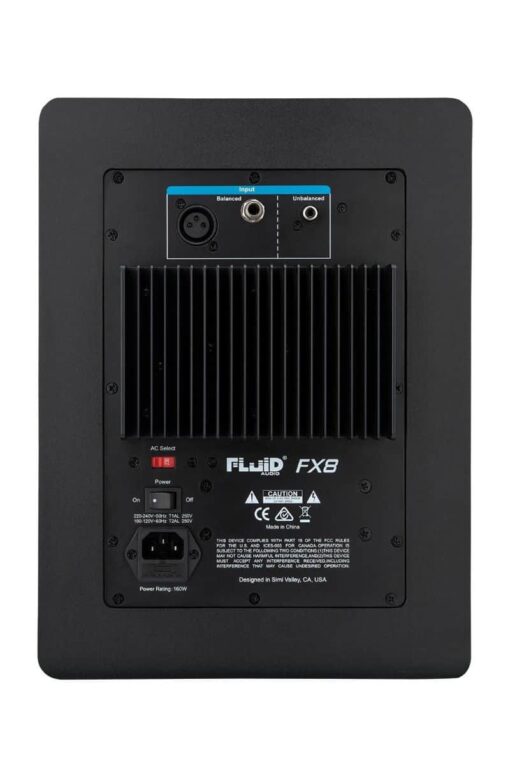

• Input impedance: 20 k ohms balanced, 10 k ohms unbalanced
• Input sensitivity: 85 mV pink noise input produces 95dBA output SPL @ one meter with volume control at maximum (102dB Max SPL)
• Power: 115V ~50/60 Hz or 230V~50/60 Hz user switchable.
• Protection: RF interference, output current limiting, over temperature, turn on/off transient, subsonic filter, external mains fuse
• Cabinet: Vinyl-laminated MDF
• Size (single monitor): 340mm (H) x 254mm (W) x 270mm (D)
• Weight (single monitor): 9.8 kg
