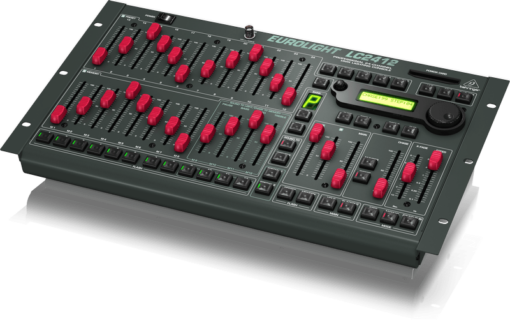

תיאור

24 ערוצי preset ,DMX512.

עד 3 ערוצי DMX לכל ערוץ preset.

120 סצנות ב-10 בנקים (120 סצנות בכל בנק).

יכולת זיכרון של 650 צעדים ב- chaser עם יכולת הפעלה על-ידי סאונד.

יכולת עבודה לפי מצב סאונד: bass / mid / treble.

אפשרות ל- crossfade בין תמונה לתמונה.

2 ערוצי שירות נוספים (מכונת עשן, מחליף צבע).

אפשרות צפייה מוקדמת לפניי כל תמונה, אפילו במהלך הופעה חיה (preview).

שליטה בדימר על-ידי DMX / אנלוגי.

יכולת עבודה ב- MIDI (ניתן במצב זה לחבר 2 לוחות פיקוד בו זמנית).

יכולת שמירה של 25 תוכניות שלמות על גבי כרטיס זיכרון PCMCIA (הכרטיס אינו מסופק עם המכשיר).

מסך LCD ונורת עבודה בתפעול קל גם בתנאי חושך (הנורה אינה מסופקת עם המכשיר).

הלוח בנוי ממתכת עמידה במיוחד לחיים ארוכים יותר גם בתנאיי עבודה קשים.

רוחב לוח 19 אינץ’, מתאים לכל RACK.

מיוצר תחת ISO 9000.

כפתוריי ההפעלה:

שורת הסליידים העליונה משמשת הן לערוצים 1 עד 12 והן לערוצים 13 עד 24 על-ידי לחיצה על לחצן upper.

לחצן CH flash – בעזרתו לחצנים 1 עד 12 הופכים ללחצני flash.

סליידים B 1 עד 12 (שורה תחתונה) משמשים ל- presets.

סלייד main משמש כסלייד המאסטר הראשי של הלוח.

סלייד A משמש כסלייד ראשי של ערוצים 1 עד 12.

סלייד B משמש כסלייד של ערוצים 13 עד 24.

תכנות preset בודד:

יש לבנות מצב / תמונה בעזרת הסליידים (בשורה העליונה).
יש לבחור בעזרת מקשי up / down את מספר הבנק.
לחץ על לחצן memory.
לחץ על לחצני ה- flash מ-1 עד 12.
לחץ SOFT A.
לסיום לחץ Quit.
על מנת להוציא את ה- preset לפועל יש להרים את הסלייד מעל כפתור ה- flash אותו תיכנתנו.

תכנון presets:

בחר מספר בנק.
בנה תמונה.
לחץ על לחצן memory.
לחץ על לחצן flash בין 1 ל- 12 (בשורה התחתונה).
לחץ על לחצן SOFT B.
לחץ על Quit.
וחוזר חלילה.

על מנת לראות את ה- preset שבנינו, יש להרים את הסליידים בשורה התחתונה (כל פעם סלייד בודד).

בניית chase:

אם ברצונך להריץ תוכנית, יש לעשות זאת במצב chase.

לחץ על לחצן chase.
בחר בעזרת ה- jog את מספר ה- chase שברצונך לערוך.
א. chase לפי level; פרושו בניית תמונות ל- chase כאשר אין תמונות בזיכרון של הלוח, בנייה רגילה על-ידי הסליידים.
ב. בניית chase לפי memory: אם יש תמונות קיימות בבנקים, ניתן לערוך אותן ולבחור תמונות בודדות מתוך כל בנק, ועל-ידי כך לבנות chase.

4. לחץ על SOFT B.

5. בחר את הבנק ממנו רוצים לשלוף תמונות.

6. לחץ על מספר התמונה על-ידי לחצניי ה- flash.

7. לחץ על SOFT A (= ENTER).

STEP:01 01 02

ENTER – DELETE

מסך התצוגה:

הרצת ה- chase:

לחץ על לחצן number ובנוסף סובב את ה- jog עד שמגיעים למספר ה- chase הרצוי. המכשיר רושם בסוגריים כמה תמונות יש בכל chase.
הרם את סלייד ה- chase.
לחץ על כפתור SOUND / RUN.
קבע מהירות בעזרת סלייד ה- speed.
לביטול – לחץ פעמיים על כפתור SOUND / RUN והורד את הסליידים chase ו- speed למטה.

לחצני שירות:

לחצני השירות משמשים להפעלה של מכשירים בעלי ערוץ אחד. ( 2 special + 1 special).

1 special = כתובת DMX קבועה של 25.

2 special = כתובת DMX קבועה של 26.

על מנת לעבוד עם ערוצי השירות, יש תחילה להגדיר אותם.

לחץ על כפתור utility 2.
לחץ על כפתור SOFT B.
לחץ על כפתור SOFT A.
על מנת להגדיר את special 1 יש ללחוץ על SOFT A ולסובב את ה- jog למצב KILL, FLASH או TOGGLE (פירוט על המצבים בהמשך).
באותה דרך יש להגדיר את special 2. לחץ על SOFT B + סיבוב ה- jog. בחר מצב (TOGGLE / FLASH / KILL).
לסיום לחץ על Quit.

KILL = התאורה קבועה. לחיצה על הלחצן תפסיק זאת.

FLASH = לחיצה תהווה הפעלה ריגעית בזמן לחיצה.

TOGGLE = מצב החלפה, לחיצה אחת – הפעלה, לחיצה שניה – הפסקה.

מחיקת כל הזיכרונות:

לחץ בו זמנית על הכפתורים SOFT A + SOFT B + 1.
סובב את ה- jog עד שיופיע בתצוגה Delete All.
לחץ על SOFT B פעמיים והזיכרון נמחק.
