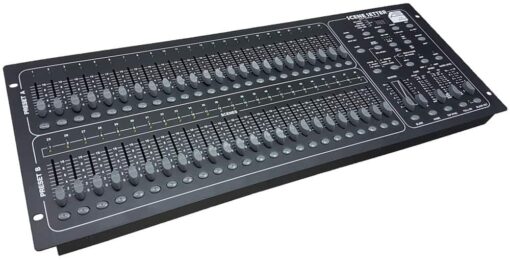

תיאור

מקרא לחצנים:

BLACK OUT – לחצן החשכה.
FULL ON – לחצן מדליק את כל הערוצים בעת ובעונה אחת.
TAPSYNC – קוצב מהירות מהיר (מעבר בין תמונות).
HOME – מבטל את –5– *
BLIND – הופך תוכנית CHASE לערוץ (במצב SCENE – CHASE) ע”י לחיצה במקביל על ה- FLASH.*
* בורר מצב בין הרצה של CHASE אחד למצב של הרצת מספר CHASES במקביל.
HOLD – לחצן עוצר תמונה (בזמן לחיצה).
STEP – לחצן למעבר בין הצעדים (במצב EDIT).
AUDIO – לחצן בורר בין הרצה אוטומטית להרצה לפי קול (SOUND).
RECORD SHIFT – לחצן רב שימושי המשמש להקלטה, כניסה ויציאה מתכנות וכו’.
REC EXIT – לחצן יציאה (סיום) מתוכנית (CHASE) במצב תכנות.
PAGE – בורר בין 4 דפים ל- CHASE & SCENES (תמונות / תוכניות).
REC CLEAR – לחצן איפוס (במצב תכנות).
MODE SELECT – בורר בין מצב 24 ערוצים ל- 12X2 ערוצים למצב הרצת תוכנית.
DARK – החשכה בזמן לחיצה.
CHASE UP RAVE – הופך כיוון הרצה לתוכנית.
DELETE – מוחק צעד (במצב EDIT).
INSERT – מוסיף צעד לתוכנית (במצב EDIT).
255*0 – בורר בין קבלת הפרמטרים באחוזים 0-100% או בערכי DMX 0-255.
EDIT – כניסה לתוכניות לצורך שינוי.
ALL REV – הופך כיוון הרצה לכל התוכניות יחד.

מקרא לסליידים:

A-B – 2 סליידים A-B לשליטה ב- DIMER.
FADE – סלייד לבחירת מצב מעבר בין תמונות, חד או רך (ב- FADE).
SPEED – סלייד לקביעת מהירות הרצת תכנית (CHASE).
AUDIO LEVEL – סלייד לקביעת הרגישות לקול (SOUND – בזמן הרצה לפי הקול).

תכנות CHASE:

MASTER A למעלה (ב- FULL).
לחץ (RECORD SHIFT) קבוע ותוך כדי 1568 (בפלאשים העליונים) ועזוב יחד.
לחץ (RECORD SHIFT) קבוע ותוך כדי CLEAR-REC כדי לאפס הכל.
בנה תמונה.
לחץ REC ועזוב (להקלטת תמונה).
בנה תמונה נוספת.
לחץ REC ועזוב.
חזור על הפעולות עד להשלמת מספר הצעדים (התמונות) הרצוי לסיום לחץ שוב REC קבוע ותוך כדי את מספר התוכניות ב- FLASH
לחץ שוב על REC קבוע ותוך כדי את REC EXIT ליציאה.

הפעלה (הרצה CHASE):

הורד MASTER B.
בחר מצב CHASE – SCENES.
הרם את סלייד התכנית הרצויה 4 דפים 12X סליידים.
קבע מהירות ע”י ה- SPEED – סלייד.

שינוי תוכנית – הוספה או הורדת צעדים (תמונות):

לחץ EDIT קבוע ותוך כדי את מספר התכנית הרצויה (ב- FLASH).
להוספה: צור תמונה ולחץ REC להקלטה.
בעזרת לחצן STEP יש להגיע לצעד שלפני המיקום המיועד
לחץ INSERT.
לחץ REC קבוע ווך כדי REC EXIT ליציאה.
למחיקת צעד: בעזרת לחץ STEP להגיע לצעד הרצוי למחיקה
לחץ DELETE
לחץ REC + REC EXIT ליציאה.
למחיקת תוכנית בודדת:
לחץ SHIFT REC קבוע ותוך כדי 1568 בלחצנים העליונים ועזוב.
לחץ SHIFT REC קבוע ותוך כדי REC EXIT ועזוב.
לחץ REC קבוע ותוך כדי פעמיים על המספר התכנית הרצויה למחיקה ועזוב.
לחץ SHIFT REC קבוע ותוך כדי REC EXIT ליציאה.
